Вопрос-ответ

            Можно ли заказать 1 электромагнит ?

            Да, мы отгружаем электромагниты / соленоиды от 1 штуки. На складе представлено большинство популярных моделей.  Если в наличии нет нужной позиции - возможно изготовление под заказ любого электромагнита из каталога.

            Какой срок изготовления ?

            В наличии представлено большинство моделей  и срок отгрузки составляет 2 рабочих дня. Если электромагнитов / соленоидов нет в наличии, то срок изготовления партии составляет не более 80 календарных дней. Также доступно изготовление образцов от 1 штуки в срок до 60 календарных дней.

            Возможно ли изготовление электромагнитов с нестандартными параметрами, внесением изменений в конструкцию ?

            Наша компания готова предложить любую модель из каталога на любое сочетание напряжения и ПВ% по желанию клиента. Возможно изготовление образцов или партии электромагнитов / соленоидов с изменениями в конструкции.

            Как оформить заказ на электромагниты ?

            Для выставления счета необходимо прислать на электронную почту Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.: реквизиты организации или контактные данные частного лица, адрес доставки заказа, ФИО контактного лица и номера телефонов, включая мобильный номер для СМС информирования от транспортной компании.

            Какие условия оплаты ?

            Электромагниты / соленоиды отгружаем после поступления 100% предоплаты на расчетный счет ООО «Торговый дом «Магнитек».

            Какие есть варианты доставки?

            Электромагниты / соленоиды отправляем до получателя транспортной компанией DPD . Посылка выдается в пунктах выдачи DPD (адреса вы можете посмотреть на сайте www.dpd.ru) или осуществляется доставка до дверей получателя. Стоимость доставки может быть включена в счет или оплачена при получении.  Для получения посылок при себе необходимо иметь: Для организации – паспорт и доверенность; Для индивидуального предпринимателя (ИП) – паспорт и доверенность или выписка из Единого государственного реестра индивидуальных предпринимателей ЕГРИП; Для физического лица - паспорт.

            Также покупатель может организовать забор посылки через свою транспортную компанию.

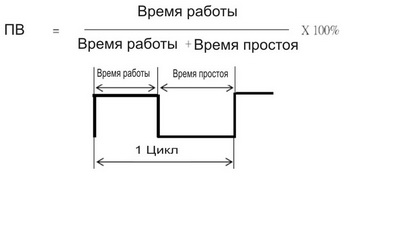

            Что такое "ПВ" для моделей ОМ и ТМ ?

            ПВ – полезное время.

ПВ – один из основных параметров электромагнита. Это его способность к продолжительной работе. Ограничение ПВ для определённой модели означает, что при этом ПВ электромагнит будет успевать охлаждаться после цикла работы. Превышение обозначенного ПВ для электромагнита будет вызывать его перегрев и выход из строя. При этом одна и та же модель, но с разным ограничением ПВ будет иметь разные характеристики (подробнее см. описание к каждой модели).

Например, Модель ТМ-3864В-12-100% имеет ход до 20 мм от корпуса, усилие без учета пружины на смещении 20 мм при напряжении:

- 12 В - 300 грамм, электромагнит может быть включен постоянно

- 17 В - 800 грамм,  продолжительность цикла включения не более 420 сек или не более 50% рабочего времени

- 24 В - 1500 грамм, продолжительность цикла включения не более 100 сек или не более 25% рабочего времени

- 38 В - 3500 грамм, продолжительность цикла включения не более  25 сек или не более 10% рабочего времени

            Какой ход и усилие у моделей ОМ и ТМ ?

            Усилие электромагнитов / соленоидов серии ОМ и ТМ зависит от выдвижения якоря и ПВ% (см. график); на графике показаны усилия без учѐта сопротивления возвратной пружины, и для надежной работы необходимо иметь запас по усилию не менее 30%.

Например,

Электромагнит ТМ-3864В-12-100% имеет ход до 20 мм от корпуса, при 100%ПВ тяговое усилие без учета пружины:

- с 20 мм от корпуса  - 300 гр,

- с 9 мм от корпуса  - 1500 гр,

- с 2 мм от корпуса  - 2500 гр,

- во втянутом состоянии - 4400 гр.

            Как зафиксирован якорь в катушке у моделей ОМ и ТМ ?

            Якорь электромагнитов / соленоидов серий ОМ и ТМ в стандартном исполнении не зафиксирован, ограничения хода нет. Якорь можно полностью вынуть, а при отключении питания пружина его "выстреливает" - будьте осторожны. В конструкции изделия с применением электромагнитов серий ОМ и ТМ необходимо предусмотреть ограничение ходя якоря на необходимое расстояние. В универсальном или толкающем исполнении якорей под заказ возможно изготовление якоря с резьбой и гайкой либо стопорным кольцом, для ограничения хода.

            Зачем необходима пружина, можно ли ее убрать?

            Пружина, входящая в комплект поставки электромагнитов / соленоидов серий ОМ и ТМ предназначена для возврата якоря в исходное положение. Пружина так же обеспечивает зазор между торцом якоря и упором в корпусе электромагнита примерно 0,5...0,8 мм. Если пружину убрать, то необходимо вместо неё поставить шайбу из не магнитного материала, чтобы якорь не доходил до упора ~0,5 мм. В противном случае при полном соприкосновении якоря с упором корпуса может появится эффект залипания якоря после выключения питания электромагнита. В стандартной комплектации электромагнита ОМ и ТМ пружина идет в комплекте, но можно заказывать изготовление партии без пружины, но с шайбой. В серии УМ и ПМ зазоры не допустимы, а пружин там не предусмотрено.

            Каковы краткие рекомендации по работе электромагнитов / соленоидов ?

для серии УМ: следует иметь в виду, что ответная часть должна максимально плотно прилегать к рабочей поверхности электромагнита и быть максимально ровной и чистой, достаточной толщины.

для серии ПМ: при использовании электромагнитов серии ПМ необходимо соблюдать условие полного соприкосновения якоря с корпусом электромагнита во включенном состоянии.

для серии ОМ и ТМ: усилие электромагнитов серии ОМ и ТМ зависит от выдвижения якоря и ПВ% (см. график); на графике показаны усилия без учѐта сопротивления возвратной пружины, и для надежной работы необходимо иметь запас по усилию не менее 30%. На графике смещение якоря указано от корпуса электромагнита.

Необходимо принимать меры по недопущению попадания внутрь корпуса пыли, металлических частиц и другого абразива. В процессе работы намагниченный якорь может притянуть такие частицы в зону трения, что приведет к резкому росту коэффициента трения и затем к блокировке якоря.

            Можно ли отдельно приобрести якорь / пружину /  катушку ?

            Нет,  электромагниты / соленоиды отгружаются в комплекте.

            Есть ли постоянные магниты ?

            Нет, постоянные магниты не присутствуют в каталоге.

            Нагревается ли электромагнит / соленоид ?

            Да. Нагрев электромагнита - нормальное явление. Температура корпуса может достигать значений 70...80 градусов, если не принять мер по охлаждению или теплоотводу. Происходит это потому, что ток, протекающий по обмотке катушки электромагнита, преодолевает сопротивление провода, что и приводит к нагреву катушки и корпуса электромагнита. Чтобы избежать повреждения электромагнита от перегрева необходимо не превышать допустимые напряжения питания и режим ПВ, а так же не применять электромагнит при экстремальных температурах.

            УМ-7040-12-100% и УМ-7040-24-100% имеют одинаковую силу удержания ?

            Да. То же относится и к электромагнитам серий ПМ, ОМ и ТМ. Расчетное номинальное напряжение не влияет на усилия электромагнитов одной модели. А вот отклонением от номинального расчетного напряжения можно изменять усилия электромагнитов.

            Можно  ли подать на магнит напряжение большее  заявленного  в  описании ?

             Да, но нужно учитывать некоторые условия. Катушка любого электромагнита / соленоида, а точнее её сопротивление, количество витков и толщина проволоки, а так же корпус и его способность рассеять тепло, рассчитывается на применение при определенном напряжении и определенном времени во включенном состоянии. Обычно это расчет на 100% ПВ или на очень длительное включение. Повышение напряжения от этого расчетного номинала вызывает кратное увеличение тока в обмотке и рост усилия электромагнита. Мощность же, которую потребляет и выделяет в тепло при этом электромагнит, растет квадратично, как произведение тока на напряжение, и приводит к ускоренному нагреву электромагнита. Необходимо снижать режим использования ПВ, то есть ограничивать время во включенном состоянии и увеличивать время на охлаждение, согласно данным из таблиц в описании каждой модели. В противном случае электромагнит получит повреждения в следствии перегрева.

            Есть ли сертификаты качества ?

            Производство электромагнитов, представленных на сайте компании Магнитек имеет сертификат менеджмента качества. Продукция проходит строгий контроль на всех стадиях производства. На все партии продукции имеются паспорта и карты тестирования, подтверждающие качество данной партии. На территории РФ электромагниты не включены в перечень продукции подлежащей обязательной сертификации.

            Есть ли у Вас в ассортименте электромагнит с защитой от вращения якоря?

            В серии ПМ, рассчитанной на применение на переменном токе якорь имеет квадратное сечение и не может вращаться в корпусе. В моделях серий ОМ и ТМ якоря цилиндрической формы и внутренних ограничений на вращение вокруг своей оси не имеют.

            Почему залипает якорь ?

            К этому эффекту приводит остаточная намагниченность. Хотя для изготовления электромагнитов /соленоидов применяется высококачественная магнитомягкая специальная сталь, эффект накопления намагниченности не исключен полностью. Со временем этот эффект обычно нарастает. В большинстве случаев "залипание" имеет весьма не значительные усилия и не влияет на работу электромагнита. Например в серии УМ эффект прилипания обычно не превышает 1...2% от номинального усилия удержания. Но в отдельных случаях, когда это критично есть решения, позволяющие исключить эту проблему. Например в сериях ОМ и ТМ таким решением может быть дополнительная резиновая или пластиковая шайба под стопорным кольцом, которая не дает соприкоснуться якорю и торцевым упором в корпусе электромагнита и "прилипнуть" якорю в полностью втянутом состоянии. Мы рекомендуем так же в таких случаях предусмотреть в конструкции возможность периодической смены полярности питания электромагнита, для перемагничивания якоря.

            Есть ли возможность регулировки усилия удержания в магнитах серии УМ?

            Да, простой регулировкой напряжения питания электромагнита. Существует еще экзотический способ установкой начального зазора между плоскостью электромагнита и ответной частью, но мы не рекомендуем идти этим путем.

            Производите ли  электромагнит / соленоид двух ходовой ?

            Если речь про электромагнит, который бы при смене полярности менял направление вектора силы, то таких электромагнитов в каталоге не представлено. Но реализовать двунаправленное линейное действие можно с помощью двух встречно установленных электромагнитов серий ТМ, ОМ или ПМ. Включая их по переменно можно получить линейное движение в двух противоположных направлениях. При необходимости возможно реализовать схему питания электромагнитов серий ОМ или ТМ с двумя диодами для управления ими сменой полярности.

            Возможно ли с помощью электромагнита серии УМ не притягивать, а отталкивать?

            В теории - да, но нужно учитывать нюансы. В разрезе вдоль оси электромагнита его магнитопровода представляет Ш-образную структуру. При включении электромагнита создается магнитное поле между центральным сердечником и корпусом по периметру плоскости электромагнита. Полярность этого поля зависит от полярности подключения электромагнита. Чтобы электромагнит отталкивал нужно иметь встречное магнитное поле в ответной части. Например, ответная часть должна быть из постоянного магнита или просто намагничена встречным полем. Но на практике поле электромагнита УМ настолько прижато к плоскости и практически не имеет перпендикулярных плоскости торца линий, что получить отталкивающее действие не получается. Из-за этого же, электромагнит УМ не может притягивать что либо с расстояния, а только удерживать.

            Каково усилие пружины ?

            Пружинами по умолчанию укомплектованы электромагниты  /соленоиды серий ОМ и ТМ, а в сериях УМ и ПМ пружины в комплекте не поставляются. Пружина предназначена для возврата в исходное положение якоря электромагнита. Но, так как усилие пружины направлено против усилия самого электромагнита и снижает его полезное действие, усилие пружины обычно минимально возможное для возврата якоря. Пружины, входящие в комплект поставки не нормированы и могут отличатся в разных партиях достаточно сильно. В случаях применения электромагнита в изделии, где важно усилие пружины или она должна быть сильнее стандартной, мы рекомендуем закладывать в разработку стороннюю пружину как отдельное изделие с четко заданными параметрами.

            Какая степень защиты у электромагнитов ?

            Электромагниты Магнитек не имеют сертификата соответствия какой-либо степени защиты. Серия УМ защищена от механических повреждений корпусом и заливкой компаундом, но не является 100% герметичной. Серия ПМ имеет совершенно открытую катушку и требует дополнительной защиты, если возможны какие либо её повреждения. То же относится к серии ОМ. В серии электромагнитов ТМ катушка защищена от физических повреждений кожухом, но так же как и УМ не герметична и не защищена от проникновения пыли и воды. Все серии электромагнитов в процессе работы могут быть повреждены попаданием загрязнений на рабочие и трущиеся части.

            Без пружины якорь в исходное положение не возвращается?

            Нет. Чтобы вернуть якорь в исходное положение нужно приложить к нему силу направленную в противоположную сторону сдвинувшей его силы электромагнита / соленоида. Это может быть усилие штатной возвратной пружины в электромагнитах серии ОМ и ТМ, усилие внешней пружины возврата механизма , в состав которого будет входить электромагнит или даже сила тяготения, в случае вертикального расположения якоря
    Расчёт времени хода якоря (реакции)

Достаточно часто при выборе электромагнита встаёт вопрос: а каково его быстродействие.

Для решения этого вопроса приведем элементарный пример:

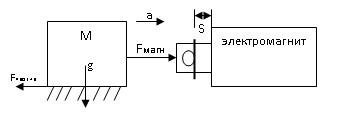

Предположим, есть нагрузка массой М, на которую воздействует электромагнит с силой Fмагн (предположим, что она постоянная). При этом возникают силы противодействия Fпротив.

И некоторые формулы:     F=m*a, S=S0+V0*t+(a*t*t)/2.

При этом примем S0=0, V0=0. Тогда t=√2*S/а .

Как мы знаем a=F/m             →          t=√2*S*M/F

Другими словами время прохождения пути S зависит от массы (инертности) нагрузки, необходимого пути и усилия магнита. При этом конструкция электромагнита, за исключением массы якоря и незначительных сил трения на время реакции не влияет.

Для того, чтобы ускорить реакцию необходимо снизить нагрузку или уменьшить ход или что наиболее подходит увеличить усилие электромагнита.

При более точных расчётах следует учесть и другие силы противодействия втягиванию магнита, такие как сила трения, усилие возвратной пружины и пр. и то, что масса нагрузки суммируется с массой самого якоря. А так же тот факт, что усилие электромагнита зависит от расстояния смещения якоря.

По этой причине быстродействие не является основной характеристикой электромагнитов.

Система обозначения электромагнитов «Магнитек»:

Для серии ОМ: ОМ-0415В-12-100

  • ОМ - серия (открытый магнит);
  • 04 – диаметр якоря;
  • 15 – общая длина корпуса эл. магнита;
  • В – тип В – втягивающий, Т – толкающий,У - универсальное исполнение;
  • 12 – номинальное напряжение 03, 06, 12, 24 или 48 Вольт постоянного тока;
  • 100 – ПВ (полезное время) 10, 25, 50 или 100 %

Для серии ТМ: ТМ-1325В-12-100

  • ТМ - серия (трубчатый магнит);
  • 13 – диаметр корпуса;
  • 15 – длина корпуса эл. магнита;
  • В – тип В – втягивающий Т – толкающий;
  • 12 – номинальное напряжение 06, 12, 24 или 48 Вольт постоянного тока;
  • 100 – ПВ (полезное время) 10, 25, 50 или 100 %

Для серии УМ: УМ-2015-12

  • УМ - серия (удерживающий магнит);
  • 20 – диаметр корпуса;
  • 15 – высота корпуса эл. магнита;
  • 12 – номинальное напряжение 12 или 24 Вольта постоянного тока;

Для серии ПМ: ПМ-10-220

  • ПМ - серия ( магнит переменного тока);
  • 10 – типоразмер (модель);
  • 220 – номинальное напряжение 110, 220 или 380 Вольт переменного тока 50 Гц;
